はんだ付け職人まではまだまだ遠い… 山市

Dsubコネクタへのはんだ付け

ラグ版のはんだ付けでは無かった
予備はんだという作業が新たに追加されました。
予備はんだの知識も間違っていた点がありました。

導線にはんだを付けるという意味だと思っていたこと、
後は、付いていればいいという考え方。
この二つが大きな間違いでした。

昔は導線の形状が見えなくなるほど、
はんだを盛っていました。

はんだを付けるだけなどというのは、
言ってしまえば簡単でした。

しかし、しっかりと導線に馴染むように、
はんだを流していかないといけないのが、
難しく感じたところでした。

実際に、共晶はんだと鉛フリーはんだで、
Dsubコネクタのはんだ付けをしてみました。

共晶はんだからはんだ付けを行ったのですが、
コネクタ部と導線との間に隙間が出来てしまいました。
DSUB①

顕微鏡を使用して確認しつつ、はんだ付けを行い、
最後の方では、きれいにはんだ付けすることが出来ました。
DSUB②

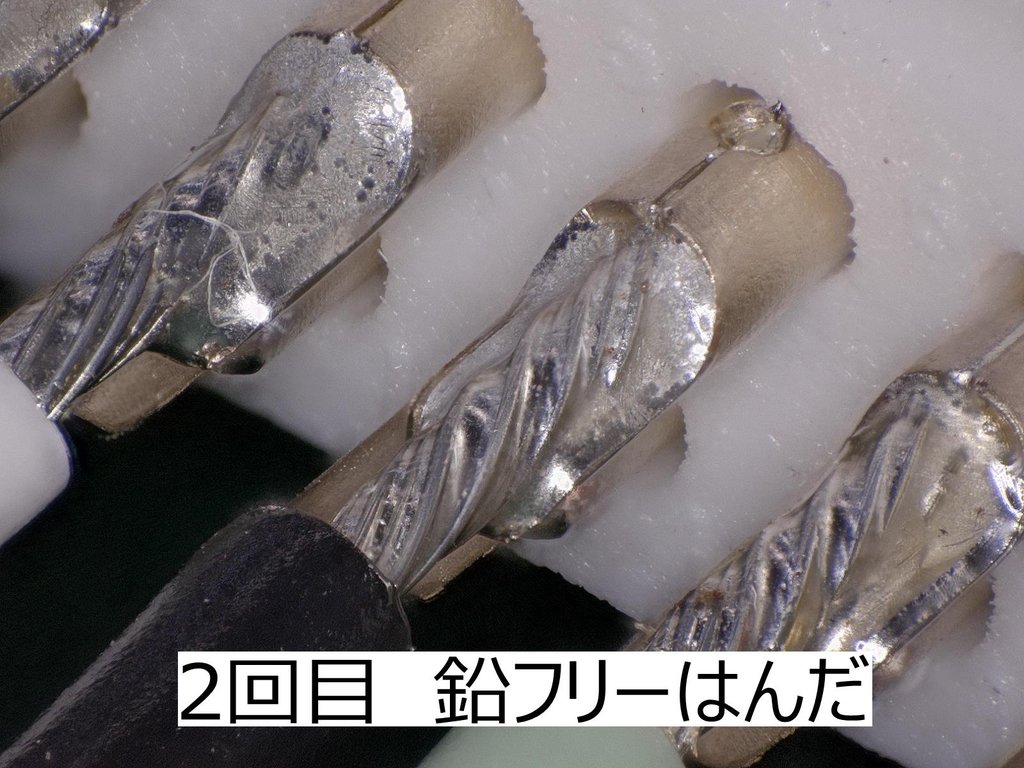

次に、鉛フリーはんだではんだ付けを行う際に、
顕微鏡でコネクタ部を見ながら、はんだ付けを行いました。
遠近感がとりにくくて気持ち悪くなりました・・・。

顕微鏡を使うことによって、
はんだの流れがよりいっそうわかりやすく、
正確にはんだ付けできると思いました。
DSUB④

なかなかDsubコネクタにはんだ付けする機会は無いですが、
導線の予備はんだ、はんだの流れ方というものは、
他のものにも応用が利くと思いました。

今後はチップ部品などのはんだ付けも控えているので、
覚えることが多いなと思いながらも、頑張っていきます。
