こんちは、はんだ付け職人です。

自社内や在宅でもできる研修として「動画でのはんだ付け実技講習」を
UPしております。

今日は、基板の表面実装部品(ダイオードブリッジ)の実装を自社や自宅で
学ぶための動画です。
(スマホやタブレット、パソコンがあれば、お一人様で学べます)

「動画でのはんだ付け実技講習」は、現在 約\1,000円/1章(1部品)
でご利用いただけます。

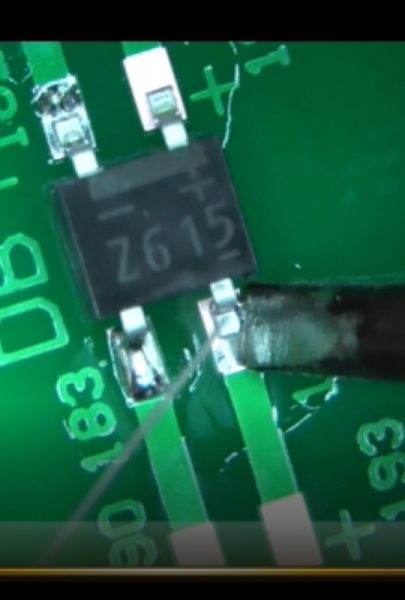

6:表面実装ダイオードブリッジの実装(はんだ量調整)

SOPよく似た形状で、リード数も少ないことから簡単見えますが
はんだ付け検定では、最も難易度が高い部品です。

この部品の実装は、はんだ量のコントロール能力を問うものです。
ダイオードブリッジのリードは、プレスカットされた切断面メッキが付いていないため、
加熱時間が長いと酸化してはんだ濡れなくなります。

このためいったん、多めのハンダで濡らしてから、WICKを使っハンダを除去し、
はんだ量を調整して追加します。

この部品も表面実装ですので、基板面から熱を伝えるのが大原則となりますが、
ランドが小さいためコテ先の当て方がキーなります。

また、WICKの使い方、適量のはんだ量、濡れ不良などが参考なります。
この部品でハンダ量がちゃんとコントロールできるなら、ほとんどの実装で
はんだ量コントロールが出来る能力があると言えます。

この難易度是非、挑戦していただけたらと思います。

順次、残り4個の動画もUPしていきます。

新入社員研修のカリキュラムでお困りの教育係の方、社員教育でお困りの方は、
一度、ご自身で試されて内容を確認されてみてはいかがでしょうか

動画の内容は、日本はんだ付け協会が認定する「はんだ付け検定」の事前講習で
視聴いただいている動画と同等です。

講習会のよう実際作業の内容を視てアドバイスすることはできませんが、
自社で受験できる法人内検定を受験していただくと、
はんだ付けの出来栄えから、受験者独自の問題点と改善方法を写真入りで
解説することが可能です。

はんだ付け検定の内容はこちら
https://www.datsuken.com/

・自社内ではんだ付け検定が受験できる法人内検定はこちら。
https://handa-npo.com/kentei-houjin

・「動画でのはんだ付け実技講習」と「はんだ付け検定」で使用する実技教材は
共通の公式教材です。 実技教材はこちらから
https://godhanda.net/

これらの教材を組み合わせることで、自社内ではんだ付け技術の教育システムを
構築することがが可能です。

お役立てば幸いです。
では、明るいはんだ付けを!
